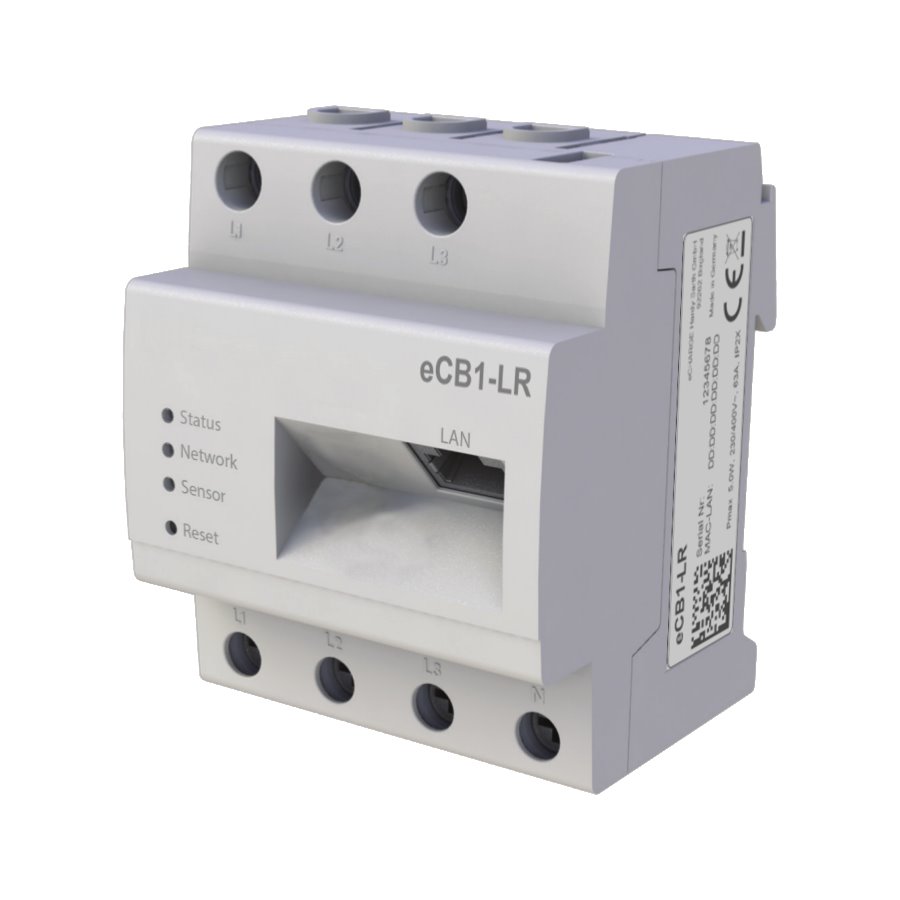

Hardy Barth Smartmeter eCB1 PV-Steuerung extern

Hardy Barth Smartmeter eCB1 PV-Steuerung extern

Technische Daten

Schnittstellen

• LAN (10/100 Mbit)
• RS -485

Produktnormen

• EN61010, EN 50428, EN 60650 Spannungs- und Stromeingänge
• Bemessungsspannung: 230/400 VAC
• Betriebsspannung: 230 V ± 10 %
• Frequenz: 50 Hz ± 5 %

Eigenverbrauch

• Spannungspfad: < 0,01 VA pro Phase
• Strompfad: < 2 VA pro Phase
• Gesamtgerät: < 5 W
• Anlaufstrom: < 25 mA
• Strom: Nennstrom 5 A, Grenzstrom 63 A

Montage

• Anschlussquerschnitt: 10-25 mm²
• Drehmoment für Schraubklemmen: 2,0 Nm

Messgenaugkeit

Genauigkeitsklasse gemäß IEC 61557-12, Bezogen auf den Messwert, Energiemanager

• Spannung: ±0,5 %
• Strom: ±0,5 %
• Scheinleistung: ±1,0 %
• Wirkleistung: ±1,0 %
• Blindleistung: ±1,0 %
• Leistungsfaktor: ±1,0 %

Bezogen auf IEC 62053-22 bzw. -23 (typisch)

• Wirkenergie: Klasse1
• Blindenergie: Klasse1

Bei Einsatz von extremen Stromwandlern ist die jeweilige Messgenauigkeit zu berücksichtigen.

• Leistungsfaktor: ±1,0 %

Betriebsbedingungen

• Umgebungstemperatur: -25°C ... +45°C
• Lagertemperatur: -25°C ... +70°C
• Relative Luftfeuchte: Bis zu 75% im Jahresdurchschnitt, Bis 95% an bis zu 30 Tagen/Jahr

Mechanische Daten

• Material Gehäuse: Glasfaserverstärkter Polymad
• Glühdrahtprüfung: Nach IEC 695-2-1
• Schutzklasse: II
• Schutzart: IP2X
• Gewicht: 0,3 kg
• Größe: 88x70x65 mm

EMW

• ESD (IEC 61000-4-2)
• 4kV Kontaktentladung, 8 kV Luftentladung
• HF-Einstrahlung (IEC 61000-4-3) 3Vm
• Burst (IEC 61000-4-4)
• Netz: ±4 kV, Ethernet: ±2 kV
• Surge (IEC 61000-4-5)
• Phase-Phase: 1 kV, Phase-Erde: 2 kV, Ehernet: ±2 kV
• Leitungsgeführte Störungen (IEC 61000-4-6)
• 150 kHz-80 MHz, 3 V (Effektivwert)
• HF-Ausstrahlung (EN55022)
• Klasse B

Lieferumfang:

• Hardy Barth Smartmeter eCB1 PV-Steuerung extern
