Kostal Plenticore 10 Wechselrichter + BYD HVS 7.7

6.971,26 €*

Inhalt: 1 Set

Derzeit leider nicht verfügbar

Wechselrichter
Batteriespeicher
Einfache Rückgabe 30 Tage Widerrufsrecht
Sichere Bezahlmöglichkeiten Verschlüsselte Übertragung

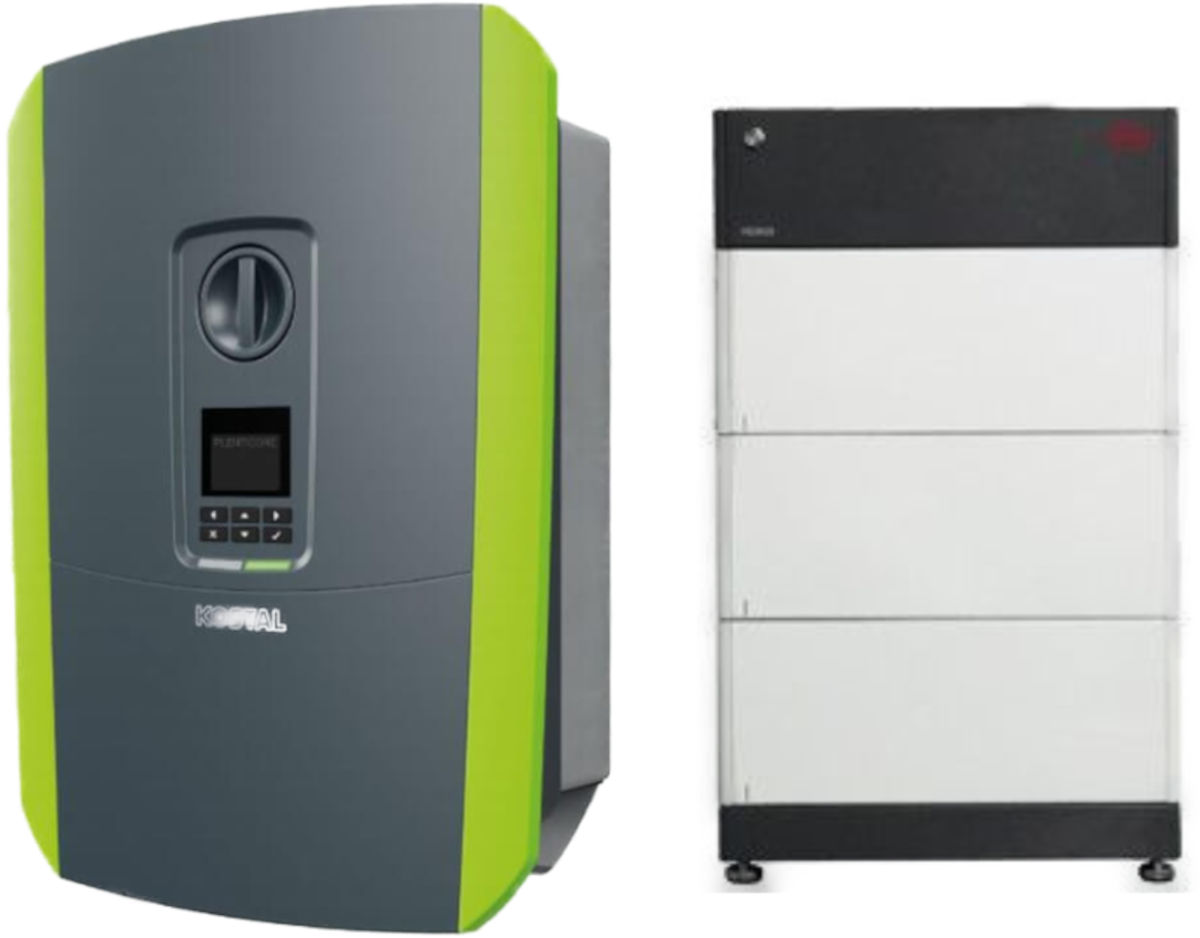

Kostal Plenticore 10 Wechselrichter + BYD Batteriespeicher HVS 7.7

Das Set besteht aus dem Kostal Plenticore 10 Wechselrichter und dem BYD Batteriespeicher HVS 7.7

Kostal Plenticore 10 Wechselrichter

Der Kostal Photovoltaik-Hybridwechselrichter PLENTICORE plus 10 ist der perfekte Allrounder für deine Photovoltaikanlage. Der Hybrid-Wechselrichter wandelt nicht nur effizient Gleich- in Wechselstrom um mit einer Nennleistung von 10 Kilowatt, sondern ist darüber hinaus auch dazu in der Lage Energie effizient zu speichern. Dabei beschränkt sich die Speicherung von Energie nicht allein auf die von dir erzeuge Solarenergie, sondern schließt Energie aus BHKW oder KWK mit ein. Die dazu nötige Batterie kann entweder bei der unkomplizierten Erstinbetriebnahme durch integriertes WLAN angeschlossen werden oder nachträglich ohne großen Aufwand nachgerüstet werden.

Die Solarstromerzeugung kann mit bis zu 3 MPP-Trackern ausgestattet werden und so noch den letzten Rest Effizienz aus deiner Anlage herauskitzeln. Weiterhin verfügt der PLENTICORE plus 10.0 über fortschrittliche Überwachungs- und Steuerungsfunktionen, die es dir ermöglichen die Leistung deines Solarsystems in Echtzeit zu überwachen und nach deinen Bedürfnissen anzupassen. Durch zwei LAN-Schnittstellen kannst du mehrere Wechselrichter als “Daisy Chain” hintereinanderschalten.

Durch vier digitale Ausgänge ist der Einsatzbereich des PLENTICORE 10.0 weiter vergrößert, beispielsweise bei der Ansteuerung weiterer Verbrauchsquellen wie einer Wärmepumpe, Ladestationen oder Ähnlichem.

Produktmerkmale:

All-In-One:

  • PV-Hybridwechselrichter mit optional freischaltbarem Batterieeingang 1
  • Kompatibilität mit diversen Hochvoltbatterien 2, 3
  • 3 MPP-Tracker zur Auslegung fast aller Dächer
  • Erweiterter MPP-Bereich – perfekt für Repowering

Smart Connected:

  • Smart Communication Board – zukunftssicher und neue Funktionen über App erweiterbar
  • Display, Datenlogger, Anlagenüberwachung, Netzwerk- und Regelungsschnittstellen serienmäßig integriert, WLAN Ready über externen USB-WLAN-Adapter 2
  • Kostenloses Solar Portal zum Monitoring der PV-Anlage
  • EEBus und Sunspec für SmartHome Einbindung

Smart Performance:

  • Schnelles selbstlernendes Schattenmanagement - passt sich individuell an den Installationsort an
  • Dynamische Wirkleistungssteuerung und 24 Stunden Hausverbrauchsmessung 3
  • Selbstlernende Erzeugungsund Verbrauchsprognose – für optimalen Eigenverbrauch 3
  • Geringe Wandlungsverluste durch DC Kopplung und Hochvoltbatterie
  • Vorbereitet für zusätzliche Batterieladung über AC-Energiequellen 3

Installationsfreundlich:

  • Einfache Gerätekonfiguration über Inbetriebnahme-Assistent
  • Sichere Installation durch übersichtlichen separaten Anschlussraum und geschützte Leistungselektronik
  • Kompatibel zu RCD Typ A
  • Auto Update und Remote Support 2

BYD Batteriespeicher HVS 7.7

Die Battery-Box Premium HVS 7.7 von BYD ist ein hochwertiger Batteriespeicher, der die Speicherung von Solarenergie effizient und sicher gestaltet. Die BYD Battery-Box Premium HVS 7.7 verfügt über Schnittstellen, die eine reibungslose Kommunikation mit anderen Geräten ermöglichen und dir so eine angenehme Bedienung ermöglichen.

Auch die Installation gestaltet sich dank des modernen, modularen Stecksystems denkbar einfach. Die maximale Kapazität kann durch eine direkte Parallelschaltung von bis zu 3 identischen HVS-Battery-Boxen erhöht werden. Weiterer Vorteil ist, dass das System bei Bedarf auch einfach mit zusätzlichen HSV-Modulen oder HVS-Türmen erweitert werden kann.

Dank seiner Kapazität, Flexibilität und Leistungsfähigkeit ermöglicht er eine optimale Nutzung des selbst erzeugten Solarstroms und erhöht die Unabhängigkeit von herkömmlichen Stromquellen.

Technische Daten BYD Batteriespeicher HVS 7.7:

  • Batteriemodul: HVS (2,76 kWh, 51,2 V, 38 kg)
  • Anzahl Batteriemodule: 3
  • Nutzbare Kapazität [1]: 7,68 kWh
  • Nutzbare Kapazität [1]: 25 A
  • Peak Ausgangsstrom [2]: 50 A,3 s
  • Nennspannung: 307,2V
  • Spannungsbereich: 240-360 V
  • Abmessungen (H/W/T): 995 x 585 x 298 mm
  • Gewicht: 129 kg
  • Umgebungstemperatur: -10 °C to +50°C
  • Zelltechnologie: Lithium-Eisen-Phosphat-Batterie (Kobaltfrei)
  • Schnittstellen: CAN / RS485
  • IP Schutzart: IP55
  • Batteriewirkungsgrad: ≥96%

Technische Daten Plenticore Wechselrichter:

Eingangsseite (DC):*

Leistungsklasse:3.04.25.57.08.510
Max. PV-Leistung(cos φ = 1) (kWp):4,56,38,2510,512,7515
Max. PV-Leistung pro DC-Eingang (kWp):6,5
Nominale DC Leistung (kW):3,094,335,677,228,7610,31
Bemessungseingangsspannung (UDC,r) (V):570
Start Eingangsspannung (UDCstart) (V):150
Eingangsspannungsbereich (UDCmin - UDCmax)(V):120...1000
MPP-Bereich bei Nennleistung im Ein-Tracker-Betrieb
(UMPPmin - UMPPmax)(V):
240...7203350...7203450...7203---
MPP-Bereich bei Nennleistung im Zwei-Tracker-Betrieb
(UMPPmin - UMPPmax)(V):
180...7203180...7203225...7203290...7203345...7203405...7203
MPP-Bereich bei Nennleistung im Drei-Tracker-Betrieb
(UMPPmin - UMPPmax)(V):
140...7203140...7203160...7203195...7203230...7203275...7203
MPP-Arbeitsspannungsbereich
(UMPPworkmin - UMPPworkmax)(V):
120...7203
Max. Arbeitsspannung (UDCworkmax)(V):900
Max. Eingangsstrom (IDCmax) pro DC-Eingang (A):13
Max. PV-Kurzschlussstrom (ISC_PV) pro DC-Eingang (A):16,25
Anzahl DC-Eingänge3
Anzahl kombinierte DC-Eingänge (PV oder Batterie):1
Anzahl unabh. MPP-Tracker:3
Min. Arbeitsspannung Batterieeingang (UDCworkbatmin)(V):1203
Max. Arbeitsspannung Batterieeingang (UDCworkbatmax)(V):650
Max. Ladestrom/Entladestrom Batterieeingang(A):13/13

Ausgangsseite (AC):*

Leistungsklasse:3.04.25.57.08.510
Bemessungsleistung, cos φ = 1 (PAC,r)(kW):3,04,25,57,08,510
Max. Ausgangsscheinleistung, cos φ, adj(kVA):3,04,25,57,08,510
Min. Ausgangsspannung (UACmin)(V):320
Max. Ausgangsspannung (UACmax)(V):460
Bemessungsausgangsstrom (IAC,r)(A):4,336,067,9410,1012,2714,43
Max. Ausgangsstrom (IACmax)(A):4,816,748,8211,2313,6316,04
Kurzschlussstrom (Peak/RMS)(A):6,8/4,89,5/6,712,5/8,815,9/11,219,3/13,622,8/16,1
Netzanschluss:3N~, 400V, 50 Hz
Bemessungsfrequenz (fr)(Hz):50
Netzfrequenz Min/Max (fmin /fmax)(Hz):47/52,5
Einstellbereich des Leistungsfaktors (cos φAC,r):0,8…1…0,8
Leistungsfaktor bei Bemessungsleistung (cos φAC,r):1
Max. Klirrfaktor (%):3
Standby (W):7,9

Wirkungsgrad (η):*

Leistungsklasse:3.04.25.57.08.510
Max. Wirkungsgrad (%):97,197,197,197,297,297,2
Europäischer Wirkungsgrad (%):95,395,596,296,596,596,5
MPP Anpassungswirkungsgrad (%):99,9

Systemdaten:*

Leistungsklasse:3.04.25.57.08.510
Topologie: Ohne galvanische Trennung - trafolos
Schutzart nach IEC 60529:IP 65
Schutzklasse nach IEC 62103:I
Überspannungskategorie nach IEC 60664-1 Eingangsseite
(PV-Generator):
II
Überspannungskategorie nach IEC 60664-1 Ausgangsseite
(Netz-Anschluss):
III
Verschmutzungsgrad:4
Umweltkategorie (Aufstellung im Freien):
Umweltkategorie (Aufstellung in Innenräumen):
UV-Beständigkeit:
Kabeldurchmesser AC (min-max)(mm):8...17
Kabelquerschnitt AC (min-max)(mm²):1,5...62,5...64...6
Kabelquerschnitt DC (PV/BAT) (min-max)(mm²):2,5...6 / 4...6
Max. Absicherung Ausgangsseite:B16/C16B25/C25
Personenschutz intern nach EN 62109-2
(kompatibel zu RCD Typ A ab FW 01.14):
Selbsttätige Freischaltstelle nach VDE 0126-1-1:
Höhe/Breite/Tiefe (mm):563/405/233
Gewicht (kg):19,621,6
Kühlprinzip - geregelte Lüfter:
Max. Luftdurchsatz (m³/h):184
Geräuschemission (typisch) dB(A):39
Umgebungstemperatur (°C):-20…60
Max. Aufstellhöhe ü. NN (m):2000
Relative Luftfeuchte (%):4…100
Anschlusstechnik DC-seitig:SUNCLIX Stecker
Anschlusstechnik AC-seitig:Federzugklemmleiste

Schnittstellen:*

Leistungsklasse:3.04.25.57.08.510
Ethernet LAN (RJ45):1
Anschluss Energiezähler zur Energieerfassung (Modbus RTU):1
Digitale Eingänge (z.B. für Rundsteuerempfänger digital):4
USB 2.0:1
Potentialfreier Kontakt für Eigenverbrauchssteuerung:1
Webserver (User Interface):
KOSTAL Smart Warranty / Garantie 1:Jahre 5 (2)
Garantieverlängerung optional um (Jahre):5/10/15
Richtlinien/Zertifizierung2:CE, GS, CEI 0-21, CEI10/11, EN 62109-1, EN 62109-2, EN 60529, EN 50438*, EN 50549-1*, ENA/EEA, G98, G99, IFS2018, IEC 61727, IEC 62116, RD 1699, RFG, TF3.3.1, TOR Erzeuger, UNE 206006 IN, UNE 206007-1 IN, UTE C15-712-1, VDE 0126-1-1, VDE-AR-N 4105, VJV2018

* Klick für Details

1) KOSTAL Smart Warranty: 5 Jahre Garantie erst nach Registrierung im KOSTAL Solar Webshop
2) Gilt nicht für alle nationalen Anhänge
3) MPP-Bereich 120V...180V (bei eingeschränktem Strom von 9,5-13A). MPP-Bereich 680V...720V (bei eingeschränktem Strom von 11A). Detailierte Auslegung über KOSTAL (PIKO) Solar Plan

Lieferumfang:

  • 1x Kostal Hybridwechselrichter PLENTICORE plus 10
  • 1x BYD Basis Batterie-Control-Unit für HVM und HVS
  • 3x BYD Batteriespeichermodul HVS 2,56 kWh

› Datenblatt BYD HVS 7.7


Produktnummer: PV15000015
